Die gebräuchlichsten Schraubenköpfe
Welche Kopfformen von Schrauben gibt es und in welchen Bereichen werden die unterschiedlichen Schraubenköpfe verwendet? Erfahre mehr!
Was sind Schraubenköpfe?
Schraubenköpfe gibt es unter anderem in klein, groß, rund, eckig, flach, hoch, zum Versenken oder auch als dekoratives Element. So unterschiedlich die Anforderungen für Schrauben auch sind, so gibt es für jede Anwendung einen passenden Schraubenkopf. Um etwas Licht ins Dunkle zu bringen, möchte ich Dir hier die gängigsten Schraubenköpfe vorstellen und erklären.
Wichtig: Es gibt einen Unterschied zwischen Schraubenköpfen und Schraubenantriebsarten. Zwar kann der Schraubenkopf, wie bei einer Sechskantschraube, auch die Antriebsart sein, aber in den meisten Fällen versteht man unter der Antriebsart die Form bzw. das Profil des Werkzeugs, Bits oder der Klinge (das ist die Spitze eines Schraubenziehers) und dem dazugehörigen Gegenstück im, am oder auf dem Schraubenkopf. Als Schraubenkopf ist somit die Form des Kopfes zu verstehen. Hier erfährst Du mehr über die Antriebsarten, wie beispielsweise Sechskant, Torx®, Kreuzschlitz oder Inbus, von Schrauben.
Die wichtigsten Schraubenköpfe im Überblick
- Senkkopf
- Linsensenkkopf
- Rundkopf bzw. Pan-Head
- Sechskantkopf
- Zylinderkopf
- Flachrundkopf mit Vierkantansatz
- Trompetenkopf
- Tellerkopf
- Ringschraube
Welche Schraubenköpfe gibt es?

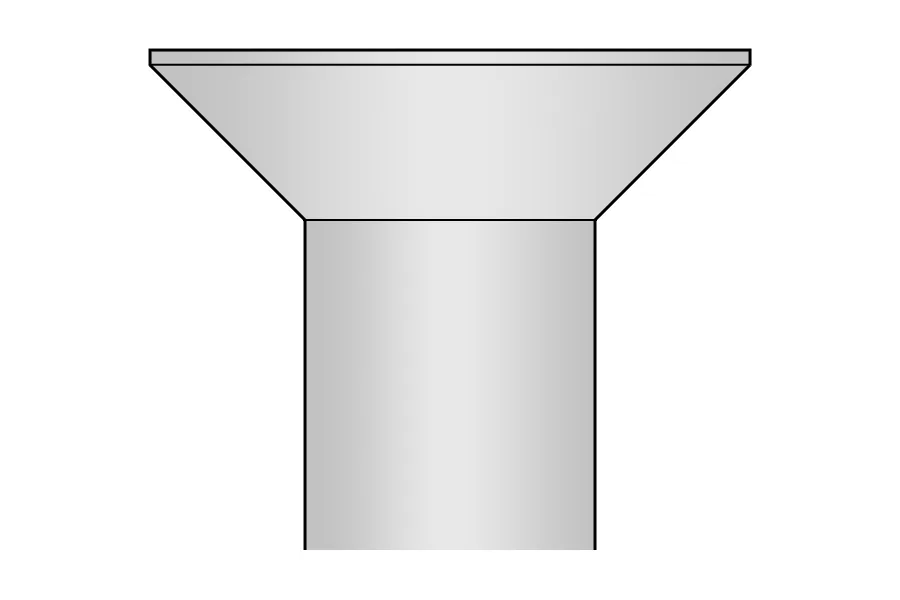

Senkkopf – die Schraube für Sicherheit
Durch den kegelförmigen Kopf ist es möglich, die Schraube komplett im Bauteil zu versenken. Durch die daraus resultierende plane Oberfläche besteht keine Gefahr des Hängen bleiben am Schraubenkopf. Diese Eigenschaft wird besonders im Holzbau genutzt. Bei einer Senkkopfschraube befindet sich der Antrieb im Schraubenkopf. Für dekorative Zwecke ist es möglich, eine Abdeckkappe, in der Farbe des Bauteils, in den Antrieb zu stecken.
Der Schraubenkopf wird mitgemessen.

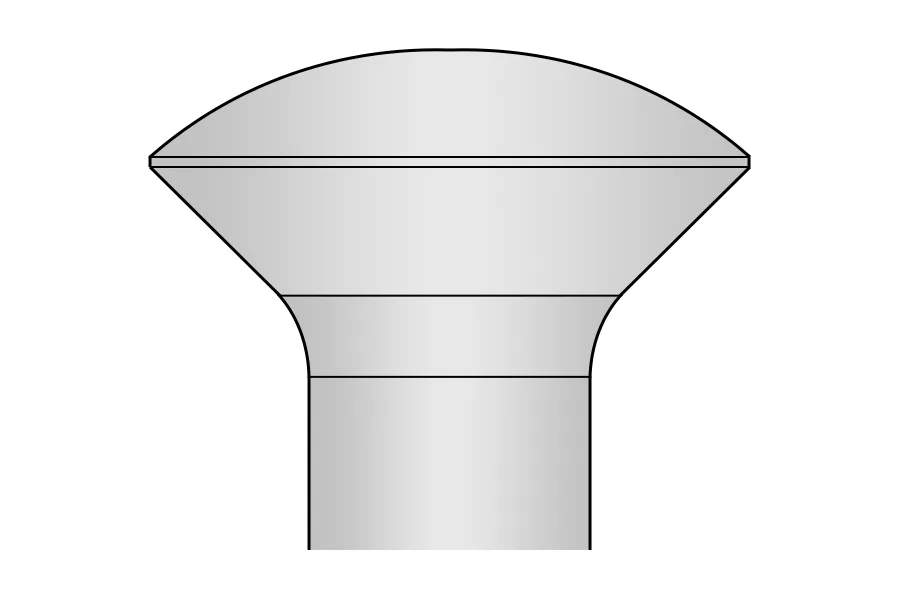

Linsensenkkopf – der dekorative Kopf
Die Linsensenkkopfschraube oder auch Senkrundkopf, ist die dekorativere Variante der Senkkopfschraube und wird verwendet, wenn der Schraubenkopf sichtbar ist. Aus diesem Grund wird der Linsenkopf gerne im Möbelbau verwendet und in allen Bereichen, in denen durch eine Schraube optische Elemente gesetzt werden sollen.
Der versenkbare Bereich des Schraubenkopfes wird mitgemessen.

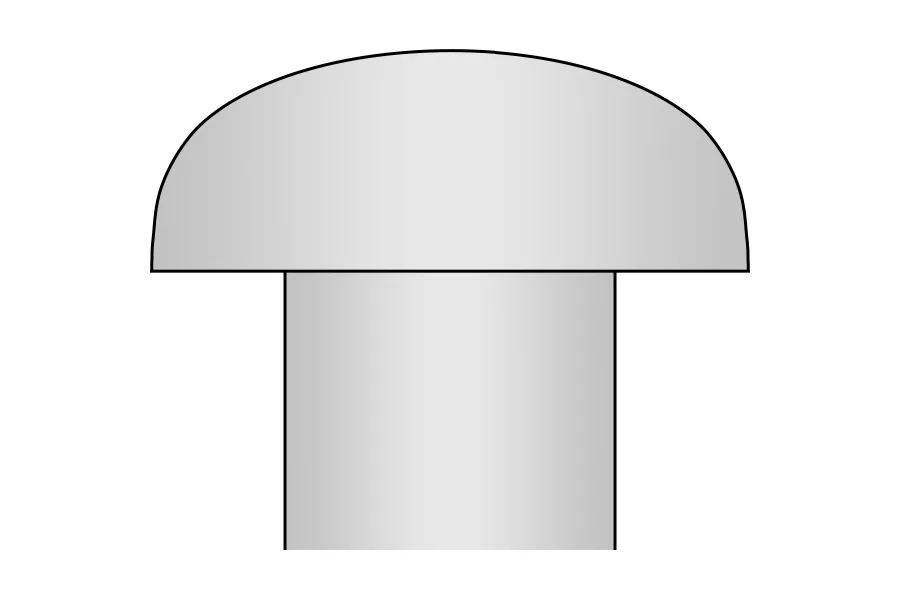

Rundkopf bzw. Pan-Head
Durch die spezielle Form des Kopfes einer Rundkopfschraube, oder auch Pan-Head Schraube genannt, wird der Untergrund nicht eingedrückt. Aus diesem Grund werden Schrauben mit einem Rundkopf im Elektrobereich und Maschinenbau verwendet. Den Rundkopf gibt es mit vielen verschiedenen Antrieben wie beispielsweise Kreuzschlitz, Längsschlitz oder Torx®.
Der Schraubenkopf wird nicht mitgemessen.
Sechskantkopf – die Schraube fürs Robuste
Der Klassiker im Kfz-Bereich. Durch den sechskantigen Kopf sind hohe Kraftübertragungen möglich und ist deutlich weniger anfällig für Verschmutzungen als Schraubenköpfe mit einem innenliegenden Antrieb. Eine Sechskantschraube wird wie die (meist mitverwendete) dazugehörige Mutter mit einem Schraubenschlüssel, Ringschlüssel oder einer Stecknuss festgezogen bzw. gelöst. Durch die seitliche Bedienung des Antriebes ist der Sechskantkopf ideal für beengte Platzverhältnisse.
Der Schraubenkopf wird nicht mitgemessen.

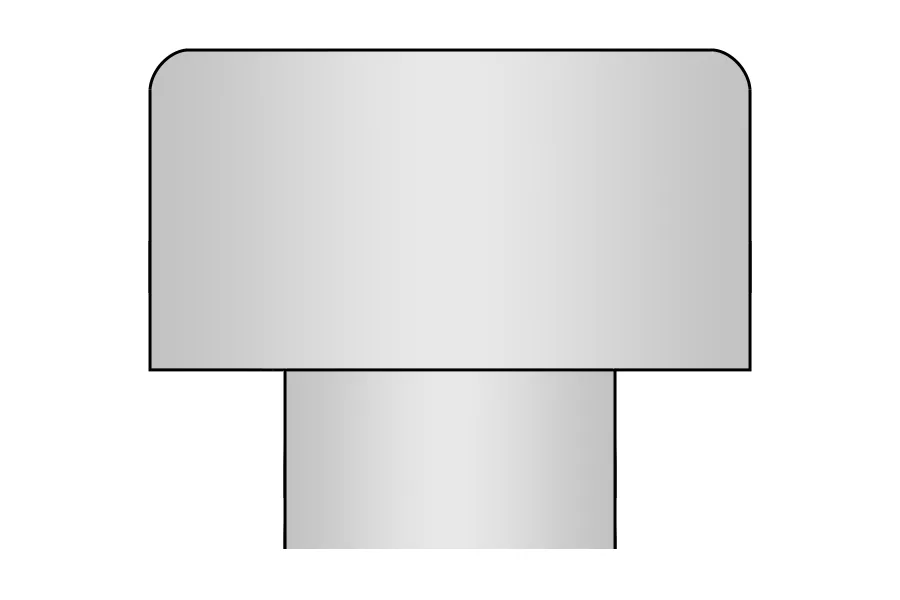

Zylinderkopf – für die industrielle Verwendung
Zylinderkopfschrauben finden ihre Anwendung überwiegend im Maschinen- und Fahrzeugbau sowie Elektrohandwerk. Mit Hilfe eines Zylindersenkers lassen sie sich, ähnlich wie Senkkopfschrauben, versenken. Durch ihre runde Form und des innenliegenden Antriebes ist die Verletzungsgefahr sehr gering. Die meistverwendete Antriebsform für eine Zylinderkopfschraube ist der Innensechskant, welcher auch als Inbus bekannt ist.
Der Schraubenkopf wird nicht mitgemessen.

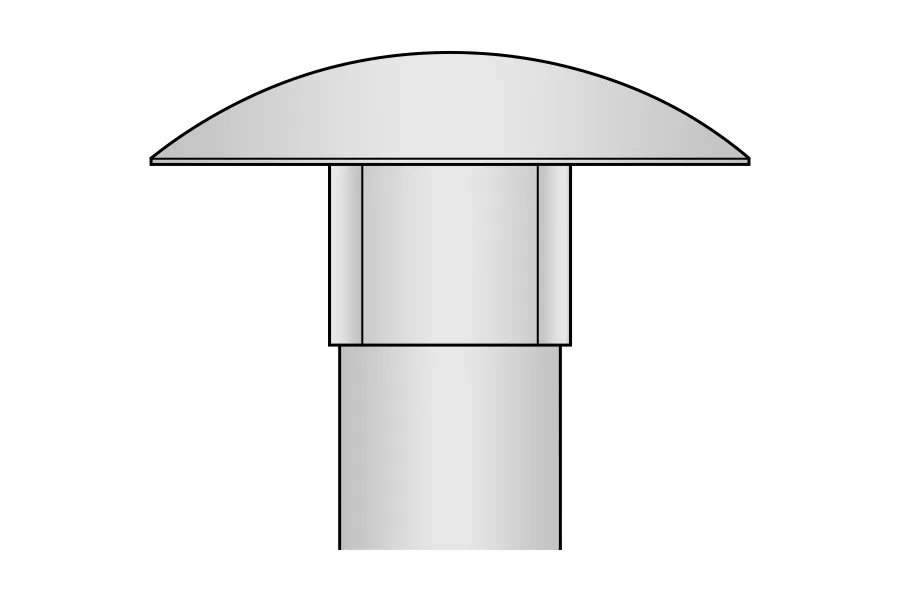

Flachrundkopf mit Vierkantansatz – zum Schutz der Finger
Die Flachrundkopfschraube, welche auch als Schlossschraube oder Türbandschrauben bezeichnet wird, wird durch den Vierkantansatz beim Festziehen mit einer Mutter festgehalten. Da der Antrieb im Schraubenkopf fehlt, ist diese Schraube ideal, um etwas vor Eindringlingen von außen zu schützen. Aufgrund der flachen und runden Form des Schraubenkopfes bietet sie höchste Sicherheit gegen Verletzungen und wird oftmals auf Spielplätzen oder an anderen Orten verwendet, an denen viele Hände Kontakt mit dem Schraubenkopf haben.
Der Vierkantansatz des Schraubenkopfes wird mitgemessen.

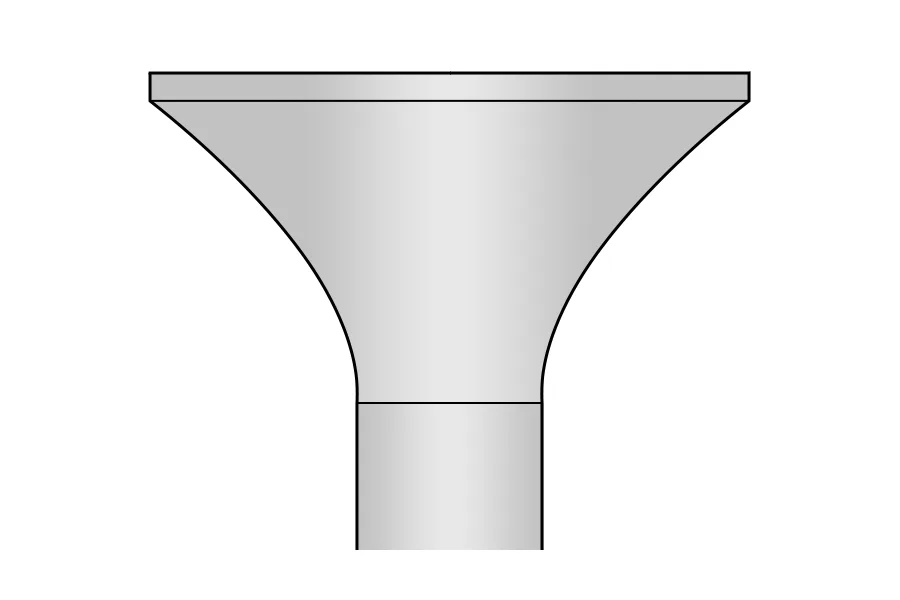

Trompetenkopf – die Wahl für Gipskartonplatten
Eine Trompetenkopfschraube ist die erste Wahl beim Festschrauben von Gipskartonplatten. Durch die spezielle Form des Kopfes wird die Platte nicht eingedrückt und erleichtert somit das anschließende Verspachteln.
Der Schraubenkopf wird mitgemessen.
Tellerkopf – für den Holzbau
Tellerkopfschrauben werden auch als Tellerschraube oder Scheibenkopfschraube bezeichnet und lassen sich leicht an ihrem großen, flachen Kopf erkennen. Dieser sieht aus als hätte er eine Unterlegscheibe integriert. Durch die integrierte Unterlegscheibe kann der Tellerkopf große Kräfte aufnehmen und eine Holzverbindung sehr fest verbinden, ohne dass der Schraubenkopf in das Holz gezogen wird. Der häufigste Antrieb einer Tellerkopfschraube ist der Innensechsrund bzw. Torx®.
Der versenkbare Bereich des Schraubenkopfes wird mitgemessen.

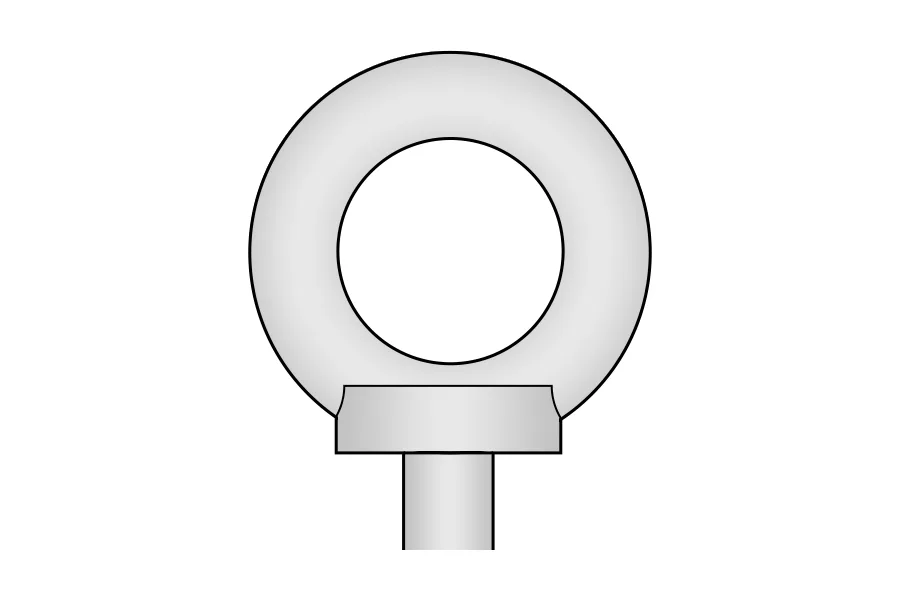

Ringkopf – das Befestigungsmittel
Ringschrauben werden als Anschlagmittel zur Befestigung und Sicherung von Bauteilen bzw. Lasten während des Transportes verwendet und zählen somit zu den Funktionsschrauben. Die plane Auflagefläche des Ringkopfes verhindert nach der Montage ein Wackeln des Kopfes. Durch den Ring werden die Befestigungsmittel, wie Seile oder Spanngurte, nicht beschädigt.
Der Schraubenkopf wird nicht mitgemessen.
